电磁兼容性（EMC）测试是评估电子设备在电磁环境中正常工作，且不对其他设备产生过度电磁干扰的核心手段，其测试项目围绕 “电磁干扰（EMI）” 和 “电磁抗扰度（EMS）” 两大核心维度展开，覆盖传导、辐射、静电、浪涌等关键场景。以下是结合国际 / 国内标准（IEC、GB/T、GJB、RTCA DO-160 等）的全量测试项目解析，适用于汽车电子、军工、航空航天、轨道交通、消费电子等多行业场景：

一、电磁干扰（EMI）测试：控制设备 “对外干扰”

EMI 测试核心是检测设备运行时产生的电磁能量是否超出标准限值，避免干扰周边设备正常工作，分为传导发射和辐射发射两大类：

1. 传导发射（CE, Conducted Emission）

定义：设备通过电源线、信号线、控制线等导体向电网或其他设备传导的电磁干扰。

测试对象：设备的电源端口、信号端口（如 USB、CAN、以太网口）。

测试频率范围：

民用 / 工业设备（IEC 61000-6-3/6-4、GB/T 9254）：150kHz~30MHz；

汽车电子（CISPR 25）：150kHz~30MHz（电源端口）、2.5MHz~1GHz（天线端口）；

军工设备（GJB 151B）：25Hz~10GHz（根据测试项目不同）。

测试目的：限制设备通过导线传导的干扰，避免污染电网或影响串联设备。

2. 辐射发射（RE, Radiated Emission）

定义：设备通过空间辐射的电磁干扰，以电磁波形式传播。

测试对象：设备整体辐射的电磁能量。

测试频率范围：

民用 / 工业设备（IEC 61000-6-3/6-4、GB/T 9254）：30MHz~1GHz（Class A/B）；

汽车电子（CISPR 25）：30MHz~18GHz；

航空航天（RTCA DO-160）：10kHz~40GHz；

军工设备（GJB 151B）：10kHz~18GHz。

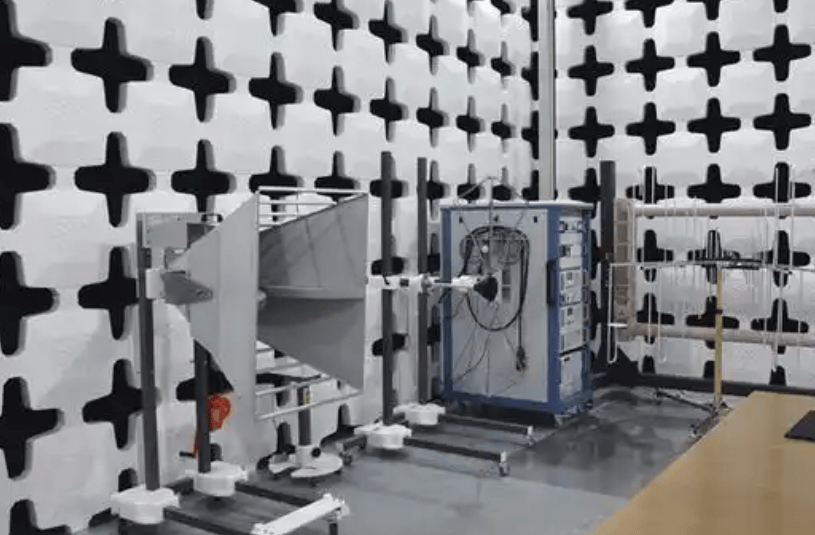

测试环境：电波暗室（ALSE）、开阔场（OATS），确保测试不受外界电磁干扰。

测试目的：避免设备辐射的电磁波干扰无线通信、雷达、导航等敏感设备。

3. 骚扰功率（Disturbance Power）

定义：设备通过电源线辐射的电磁干扰功率，主要针对小家电、照明设备等。

测试标准：IEC 61000-3-2、GB 17625.1（谐波电流）、IEC 61000-3-3（电压波动和闪烁）。

测试频率范围：30MHz~300MHz，通过功率吸收钳测量。

4. 谐波电流发射（Harmonic Current Emission）

定义：设备接入电网时，产生的非基波频率（如 3 次、5 次、7 次谐波）电流，会污染电网并影响电能质量。

适用场景：额定电流≤16A 的低压设备（如电脑、空调、LED 灯具）。

测试标准：IEC 61000-3-2、GB 17625.1，根据设备类型分为 Class A（工业）、Class B（民用）、Class C（照明设备）、Class D（功率≤600W 的音频 / 视频设备）。

5. 电压波动和闪烁（Voltage Fluctuation and Flicker）

定义：设备启动或运行时，因电流变化导致电网电压波动，进而引起照明设备亮度变化（闪烁）。

测试标准：IEC 61000-3-3、GB 17625.2，核心参数为短时间闪烁值（Pst）和长时间闪烁值（Plt）。

二、电磁抗扰度（EMS）测试：评估设备 “抗干扰能力”

EMS 测试核心是模拟设备在实际使用环境中可能遇到的电磁干扰，检测设备是否能保持正常工作，分为传导抗扰度、辐射抗扰度、静电放电抗扰度等 8 大核心项目：

1. 静电放电抗扰度（ESD, Electrostatic Discharge）

定义：模拟人体、设备外壳或环境静电对设备的冲击（如插拔 U 盘、触摸设备外壳时产生的静电）。

测试方式：接触放电（直接接触设备导电表面）、空气放电（通过空气间隙放电至设备表面）。

测试等级（IEC 61000-4-2、GB/T 17626.2）：

Class 1：±2kV（接触）、±2kV（空气）；

Class 2：±4kV（接触）、±4kV（空气）；

Class 3：±6kV（接触）、±8kV（空气）；

Class 4：±8kV（接触）、±15kV（空气）；

军工设备（GJB 151B）：最高 ±25kV（根据设备场景调整）。

适用场景：所有电子设备，尤其便携式设备（手机、笔记本）、工业控制设备。

2. 辐射抗扰度（RS, Radiated Susceptibility）

定义：设备抵抗空间辐射电磁波干扰的能力，模拟周边无线设备（如手机、基站、雷达）产生的电磁环境。

测试频率范围：

民用 / 工业设备（IEC 61000-4-3、GB/T 17626.3）：80MHz~1GHz（Class 1~4，场强 1V/m~30V/m）；

汽车电子（ISO 11452-2）：80MHz~2GHz（场强 10V/m~60V/m）；

航空航天（RTCA DO-160）：10kHz~40GHz（场强最高 200V/m）；

军工设备（GJB 151B）：10kHz~18GHz（场强最高 1000V/m）。

测试环境：电波暗室，通过发射天线产生均匀电磁场。

3. 传导抗扰度（CS, Conducted Susceptibility）

定义：设备抵抗通过电源线、信号线传导的电磁干扰的能力，模拟电网中的浪涌、尖峰脉冲、射频干扰等。

测试频率范围：

民用 / 工业设备（IEC 61000-4-6、GB/T 17626.6）：150kHz~80MHz（注入电压 0.1V~30V）；

汽车电子（ISO 11452-4）：25Hz~400MHz；

军工设备（GJB 151B）：25Hz~10GHz。

测试方式：通过耦合 / 去耦网络（CDN）向电源线 / 信号线注入干扰信号。

4. 浪涌抗扰度（Surge）

定义：模拟电网中因雷击、开关操作（如大功率设备启停）产生的瞬时过电压 / 过电流冲击。

测试标准：IEC 61000-4-5、GB/T 17626.5。

测试等级：

电源端口：±0.5kV~±6kV（差模）、±1kV~±10kV（共模）；

信号端口：±0.5kV~±4kV；

户外设备（如光伏逆变器、通信基站）：最高 ±20kV。

测试波形：1.2/50μs（电压浪涌）、8/20μs（电流浪涌）。

5. 电快速瞬变脉冲群抗扰度（EFT/B, Electrical Fast Transient/Burst）

定义：模拟电网中继电器、接触器开关时产生的高频、窄脉冲群干扰，特点是脉冲频率高（2.5kHz~1MHz）、幅值低。

测试标准：IEC 61000-4-4、GB/T 17626.4。

测试等级：

电源端口：±2kV~±4kV；

信号端口：±0.5kV~±2kV；

测试脉冲重复频率：2.5kHz 或 5kHz。

6. 电压暂降、短时中断和电压变化抗扰度

定义：模拟电网故障（如线路短路、停电）导致的电压突然下降、短时中断或电压渐变。

测试标准：IEC 61000-4-11、GB/T 17626.11。

测试参数：

电压暂降：剩余电压 10%、40%、70%（额定电压），持续时间 0.5 周波～30 秒；

短时中断：剩余电压 < 1%，持续时间 0.5 周波～30 秒；

适用场景：对供电稳定性要求高的设备（如服务器、工业控制器、医疗设备）。

7. 工频磁场抗扰度

定义：模拟电力系统、变压器等产生的 50Hz/60Hz 工频磁场对设备的干扰，主要影响 CRT 显示器、传感器、磁存储设备等。

测试标准：IEC 61000-4-8、GB/T 17626.8。

测试等级：磁场强度 1A/m~100A/m（Class 1~5）。

8. 阻尼振荡磁场抗扰度

定义：模拟开关操作、故障电弧产生的阻尼振荡磁场干扰，频率范围 10kHz~1MHz。

测试标准：IEC 61000-4-10、GB/T 17626.10，测试等级磁场强度 0.1A/m~100A/m。

9. 脉冲磁场抗扰度

定义：模拟雷击、核电磁脉冲（NEMP）产生的瞬时强磁场干扰，主要针对军工、航空航天等特殊场景。

测试标准：IEC 61000-4-9、GB/T 17626.9，测试等级磁场强度 10A/m~200A/m。

三、行业专属 EMC 测试项目（核心领域补充）

1. 汽车电子（ISO 11452 系列、CISPR 25）

展开全文

额外项目：磁场抗扰度（ISO 11452-8）、感应环路抗扰度（ISO 11452-9）、静电放电（ISO 10605）、电源线瞬态抗扰度（ISO 7637 系列）。

重点关注：车载娱乐系统、ECU、传感器对整车电磁环境的适应性。

2. 军工 / 航空航天（GJB 151B、RTCA DO-160）

军工专属：电源线传导发射（CE101）、磁场辐射发射（RE101）、电场辐射发射（RE102）、静电放电（ESD202）、雷电感应瞬态（CS116）等 21 项测试。

航空航天专属：雷电直接效应、雷电间接效应、静电放电（RTCA DO-160 Section 22/23）、射频敏感度（Section 20）。

3. 轨道交通（EN 50121 系列、GB/T 24338）

核心项目：传导发射（EN 50121-3-2）、辐射发射（EN 50121-3-3）、静电放电（EN 50121-4）、浪涌（EN 50121-4）、射频抗扰度（EN 50121-4）。

适用设备：列车控制单元、牵引系统、通信设备。

4. 医疗设备（IEC 60601-1-2、GB 9706.1-2）

特殊要求：电磁干扰限值更严格（Class B），抗扰度测试覆盖医疗场景专属干扰（如手术器械、监护仪的电磁兼容性）。

四、EMC 测试项目选择逻辑

按产品类型：民用设备（IEC 61000 系列、GB/T 9254）、工业设备（IEC 61000-6-4）、汽车电子（CISPR 25）、军工设备（GJB 151B）；

按应用场景：室内设备（辐射发射 30MHz~1GHz）、户外设备（需增加浪涌、静电等级）、无线设备（需额外测试射频发射 / 接收兼容性）；

按标准要求：强制性认证（如 3C 认证）需覆盖传导发射、辐射发射、静电放电、浪涌等核心项目；自愿性认证（如 CE、FCC）需满足对应地区标准。

通过以上测试项目，可全面验证电子设备的电磁兼容性，确保设备在复杂电磁环境中可靠运行，同时符合行业合规要求。实际测试时需结合产品规格、应用场景和目标市场的标准，针对性选择测试项目。
